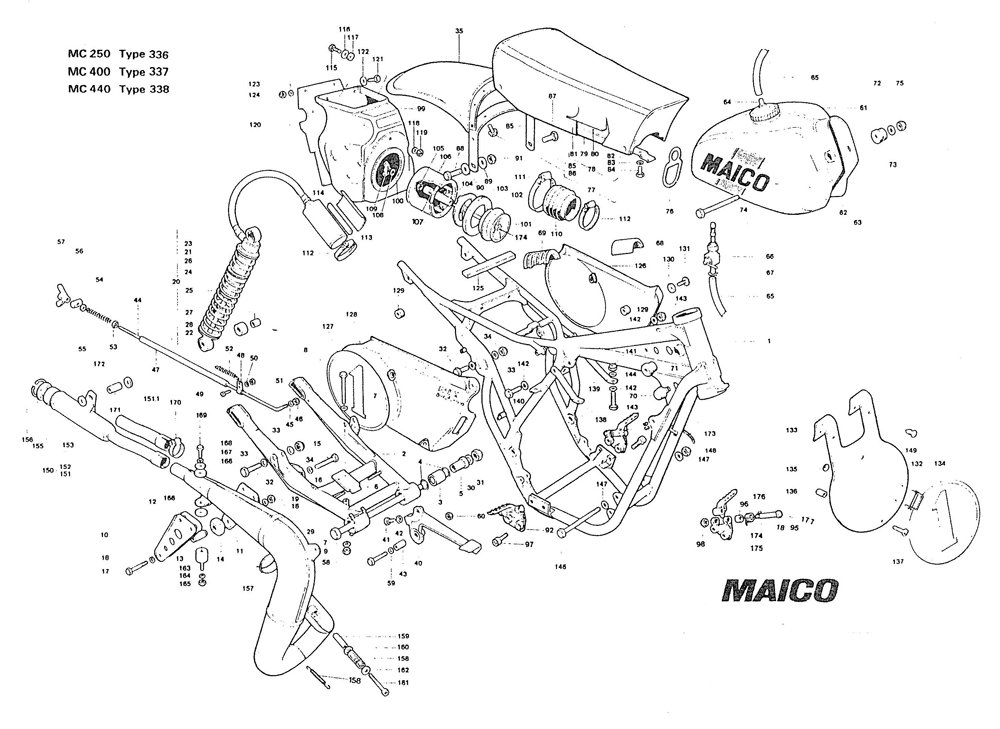

78frame



Picture Part Description Quantity
No. No.
250
400
440
1 5 Frame cpl
1
1
1
2 1929 Swing arm
1
1
1
3 3932 Needle cage HK 2030
2
2
2
4 1930 O ring
4
4
4
5 1931 Bush for swing arm
2
2
2
6 1932 Guide plate for swing arm
2
2
2
7 1732 Washer B 6.4 Din 125
2
2
2
8 1575 Hexagon screw M 6x60 Din 931
1
1
1
9 1690 Hexagfon nut NM 6x60 Din 980
1
1
1
10 1933 Chain guide  plate right hand
1
1
1
11 1934 Chain guide plate left hand
1
1
1
12 1935 Plastic plate for chain guide
2
2
2
13 1936 Spacer bush for chain guide
3
3
3
14 1937 Roller for chain guide
2
2
2
15 1580 Hexagon screw M 6x45 Din 933
2
2
2
16 1704 Spring ring B 6 Din 127
2
2
2
17 1500 Hexagon screw M 6x40 Din 931
1
1
1
18 1732 Washer B 6,4 Din 125
2
2
2
19 1690 Hexagon nut M 6 Din 980
1
1
1
20 6141 Rear shock cpl
2
2
2
21 1942 Upper spring cup
1
1
1
22 1943 Lower spring cup
1
1
1
23 1944 Circlip SW 40
1
1
1
24 1945 Guide ring for spring
1
1
1
25 1946 Spring long
1
1
1
26 1947 Spring short
1
1
1
27 1948 Bush
2
2
2
28 1940 Silent bloc
2
2
2
29 3937 Swing arm spindle
1
1
1
30 1718 Spring washer B 14 Din 137
1
1
1
31 5011 Hexagon nut NM 14x1.5 Din 980-8
1
1
1
32 1594 Hexagon screw M 8x40 Din 931
4
4
4
33 1734 Washer B 8,4 Din 125
8
8
8
34 1692 Self locking nut M 8 Din 980
4
4
4
35 5393 Rear fender
1
1
1
36 1571 Hexagon screw M 6x30 Din 931
4
4
4
37 1732 Washer B 6,4 Din 125
4
4
4
38 1750 Washer 6,4 Din 9021
8
8
8
39 1690 Self locking nut NM 6 Din 980
4
4
4
40 6156 Front brake lever
1
1
1
41 1570 Hexagon screw M 6x25 Din 933
1
1
1
42 1667 Hexagon nut M 6 Din 934
1
1
1
43 6158 Bush for brake lever
1
1
1
44 1977 Rear brake rod
1
1
1
45 1732 Washer B 6,4 Din 125
1
1
1
46 1690 Self locking nut NM 6 Din 980
1
1
1
47 406 Ventilation hose
*
*
*
48 237 Clamp
1
1
1
49 1527 Cylinder head screw M 4x10 Din 84
1
1
1
50 1702 Spring ring B 4 Din 127
1
1
1
51 1665 Hexagon nut M 4 Din 934
1
1
1
52 236 Extension spring
1
1
1
53 1667 Hexagon nut M 6 Din 934
1
1
1
54 242 Pressure spring
1
1
1
55 1732 Washer B 6,4 Din 125
1
1
1
56 244 Nipple holder
1
1
1
57 243 Wing nut
1
1
1
58 1500 Hexagon screw M 6x40 Din 931
1
1
1
59 1732 Washer B 6,4 Din 125
1
1
1
60 1690 Hexagon nut NM 6 Din 980
1
1
1
61 6160 Tank
1
1
1
62 3520 Maico emblem, left hand
1
1
1
63 3521 Maico emblem, right hand
1
1
1
64 2228 Tank cap
1
1
1
65 406 Gasoline hose
*
*
*
66 2831 Gasoline tap
1
1
1
67 2832 Hose clip
1
1
1
68 3527 Rubber pad for tank
1
1
1
69 3522 Rubber pad for tank rear
1
1
1
70 3866 Moulded rubber mount
2
2
2
71 5348 Bush for tank
2
2
2
72 5344 Rubber ring for tank
2
2
2
73 1734 Washer B 8,4 Din 125
2
2
2
74 1604 Hexagon screw M 8x90 Din 931
1
1
1
75 1692 Self locking nut NM 8 Din 980
1
1
1
76 3397 Tension ring
1
1
1
77 5192 Seat cpl (low)
1
1
1
5200 Seat cpl (high)
1
1
1
78 5391 Seal low less pos 85 & 86
1
1
1
6392 Seat cpl high less pos 85 & 86
1
1
1
79 5193 Seat base
1
1
1
80 5194 Seat padding (low)
1
1
1
5199 Seat padding (high)
1
1
1
81 5195 Seat cover
1
1
1
82 286 Clap holder for seat
1
1
1
83 1704 Spring washer B 6 Din 127
2
2
2
84 1567 Hexagon screw M 6x16 Din 933
2
2
2
85 5197 Seat bracket
1
1
1
86 1728 Self locking screw
4
4
4
87 1568 Hexagon screw M 8x18 Din 933
1
1
1
88 1592 Hexagon screw M 8x30 Din 933
1
1
1
89 1749 Washer 8,4 Din 9021
3
3
3
90 1734 Washer B 8,4 Din 125
1
1
1
91 1692 Self locking nut NM 8 Din 980
2
2
2
92 3779 Foot rest right hand cpl
1
1
1
93 3780 Foot rest left hand cpl
1
1
1
94 3566 Foot rest spring right hand
1
1
1
95 3568 Foot rest spring left hand
1
1
1
96 3565 Bush for foot rest
2
2
2
97 1655 Socket screw M 10x25 Din 6912
2
2
2
98 1692 Self locking nut NM 8 Din 980
2
2
2
99 2258 Air filter box
1
1
1
100 2485 Rubber ring for filter box
1
1
1
101 3182 Flange for air box outside
1
1
1
102 5153 Foam ring
1
1
1
103 3163 Flange for air box
1
1
1
104 3184 Spacer tube
1
1
1
105 1667 Hexagon nut
1
1
1
106 3181 Foam filter
1
1
1
107 3164 Air filter body
1
1
1
108 1750 Washer 6,4 Din 9021
1
1
1
109 2260 Wing nut
1
1
1
110 343 Rubber sleeve
1
1
1
111 348 Clamp
1
1
1
112 683 Clamp
5
5
5
113 5204 Foam seal
*
*
*
114 2261 Strengthening plate for filter box
2
2
2
115 1569 Hexagon screw M 6x20 Din 9021
2
2
2
116 1750 Washer 6,4 Din 9021
1
1
1
117 2708 Rubber washer
1
1
1
118 1732 Washer B 6,4 Din 125
1
1
1
119 1690 Self locking nut NM 6 Din 980
1
1
1
120 6241 Splash guard
1
1
1
121 1567 Hexagon screw M 6x16 Din 933
4
4
4
122 1750 Washer 6,4 Din 9021
6
6
6
123 1732 Washer B 6,4 Din 125
2
2
2
124 1690 Self locking nut NM 6 Din 980
4
4
4
125 5204 Foam seal
*
*
*
126 2264 Side panel left side
1
1
1
127 6252 Number plate transfers green
2
-
-
4152 Number plate transfers yellow
-
2
2
128 6246 Side panel right side
1
1
1
129 5029 Spacer washer for side panel
6
6
6
130 2708 Rubber washer
6
6
6
131 3711 Plastic screw
6
6
6
132 6247 Cable guide
1
1
1
133 6251 Front number plate
1
1
1
134 6252 Front number plate transfers green
1
-
-
4152 Front number plate transfers Yellow
-
1
1
135 6265 Spring nut
2
2
2
136 3094 Sliding rollers
2
2
2
137 6253 Plastic screw
2
2
2
138 2277 Cylinder head stay right hand
1
-
-
2282 Cylinder head stay right hand
-
1
1
139 2278 Cylinder head stay left hand
1
-
-
2283 Cylinder head stay left hand
-
1
1
140 1591 Hexagon screw M 8x25 Din 933
1
1
1
141 1692 Self locking nut NM 8 Din 980
3
3
3
142 1734 Washer B 8,4 Din 125
4
4
4
143 1592 Hexagon screw M 8x30 Din 933
2
2
2
144 1714 Spring washer B 8 Din 137
2
2
2
145 6254 Set of engine bolts pos 146,147,148
1
1
1
146 1610 Hexagon screw M 8x120 Din 931
2
2
2
147 1734 Washer B 8,4 Din 125
4
4
4
148 1700 Self locking nut NM 8 Din 980
2
2
2
149 6267 Plastic clip
2
2
2
151 6272 Exhaust system, welded
1
-
-
151.1 6277 Exhaust system, welded
-
1
1
152 5466 Silencer cpl
1
-
-
5485 Silencer cpl
-
1
1
154 5155 Exhaust padding
1
-
-
3557 Exhaust padding
-
1
1
155 5311 End cap
1
1
1
156 1859 Retaining ring 50x2 Din 472
1
1
1
157 896 Asbestos cord
*
*
*
158 6275 Pressure spring
1
1
1
159 6276 Spacer tube
1
1
1
160 1750 Washer 6,4 Din 9021
1
1
1
161 1523 Hexagon screw M 8x70 Din 912
1
1
1
162 1750 Washer 6,4 Din 9021
1
1
1
163 1166 Silent bloc for exhaust
2
2
2
164 1732 Washer B 6,4 Din 125
2
2
2
165 1690 Self locking nut NM 6 Din 980
2
2
2
166 5430 Washer
4
4
4
167 1750 Washer 6,4 Din 9021
2
2
2
168 1704 Spring ring B 6 Din 127
2
2
2
169 1525 Hexagon screw M 6x14 Din 932
2
2
2
170 5429 Clamp SP
1
-
-
5474 Clamp SP
-
1
1
171 5453 Bush for silencer securing bolt
1
1
1
172 5345 Rubber washer
2
2
2
173 325 Plastic cable clip
8
8
8
174 3758 Hexagon bolt M 6x130x35
1
1
1
